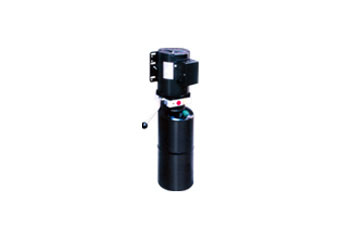

液壓動力單元
產品詳情
★ 產品簡介
本系列產品采用集成式組合液壓系統，實現電動舉升，手動控制卸菏等功能，通過操縱卸荷閥可使液壓裝置下降或定位，下降時可用手柄調整下降速度，避免沖擊，操縱簡單，保壓性能可靠。
★ 工作原理圖

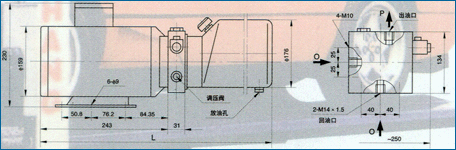

★ 外形尺寸
JD系列交流微型液壓動力單元
★ 產品簡介
本系列產品采用集成式組合液壓系統，是一種通過電動舉升，二位二通電磁止回閥控制卸荷及定位的液壓泵站，回油口裝有內置式節流閥，使液壓裝置下降時等速平穩無沖擊，保壓性能好，操縱及維護方便。
★ 工作原理圖
★ JMS系列、JD系列功能參數表
★ JMS系列、JS系列選用油箱與總成尺寸表
★ JMS系列、JD系列典型產品規格表
★ 使用說明
☆工作油液的污染程度不得高于ISO4406 18/14級，油液粘度為22～46mm2/sISO3448。
☆為使電機達到熱平衡，連續工作時間與停隔時間比為2：8。
☆ JD系列使用的二位二通電磁止回閥工作電壓為12V，24V，220V。
☆ 回油口連接尺寸為M14×1.5。
本系列產品采用集成式組合液壓系統，實現電動舉升，手動控制卸菏等功能，通過操縱卸荷閥可使液壓裝置下降或定位，下降時可用手柄調整下降速度，避免沖擊，操縱簡單，保壓性能可靠。
★ 工作原理圖
★ 外形尺寸
JD系列交流微型液壓動力單元
★ 產品簡介
本系列產品采用集成式組合液壓系統，是一種通過電動舉升，二位二通電磁止回閥控制卸荷及定位的液壓泵站，回油口裝有內置式節流閥，使液壓裝置下降時等速平穩無沖擊，保壓性能好，操縱及維護方便。
★ 工作原理圖
★ JMS系列、JD系列功能參數表
|
1
|
額定壓力
（MPa） |
20
|
4
|
電機功率
（KW） |
1.5，2.2，3.0
|
7
|
油箱容積 |
4，5，6，8，10，12
|
|
2
|
額定排量
（ml/r） |
1.0，1.6，2.0， |
5
|
負載轉速
（rpm） |
2800
|
8
|
安裝方式
|
水平、垂直
|
|
3
|
工作電壓V
|
220，380
|
6
|
工作條件（%）
|
S2=20
|
9
|
出油口尺寸
|
M14×1.5-6H
|
|
油箱容積（L）
|
4
|
5
|
6
|
8
|
10
|
12
|
|
尺寸L（mm）
|
504
|
534
|
574
|
644
|
724
|
814
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
☆工作油液的污染程度不得高于ISO4406 18/14級，油液粘度為22～46mm2/sISO3448。
☆為使電機達到熱平衡，連續工作時間與停隔時間比為2：8。
☆ JD系列使用的二位二通電磁止回閥工作電壓為12V，24V，220V。
☆ 回油口連接尺寸為M14×1.5。
